专业术语聚氨酯一词可归因于具有羟基的多元醇化合物与含有异氰酸酯基的化合物之间的聚合反应而获得的各种聚合物。通过改变这两种化合物的化学性质以及它们之间的关系,可以获得不同的产品,以涵盖不同工业部门的广泛应用,例如汽车行业或沙发和床垫制造用的软质泡沫,绝缘夹层板用的硬质泡沫,用于鞋底的自结皮泡沫,甚至用于粘合剂或弹性体等应用。

在Concentrol,我们有广泛的有机硅稳定剂,以满足每个聚氨酯系统制造商的特殊需要。在下面的研究中,我们评估了用于制造连续面板的硬质聚氨酯系统中的不同有机硅稳定剂。在这种情况下,我们将重点关注这类泡沫的两个最重要的特征,即其低导热系数(lambda值)及其尺寸稳定性,其计算值为泡沫在垂直方向和水平方向上的压缩力之比。

发泡方法由多元醇配方与异氰酸酯的手动混合组成,最重要的参数是:

  • 制备多元醇、有机硅稳定剂、催化剂和发泡剂的混合物,并使用专用搅拌器在2500 rpm转速下搅拌15秒。
  • 将不同反应物保持在25℃的温度下。
  • 添加MDI并以2500 rpm转速搅拌8秒。
  • 将反应混合物倒入尺寸为30x30x20 cm的模具中,泡沫可自由膨胀。发泡开始于25°C。



第一个测试:泡沫密度

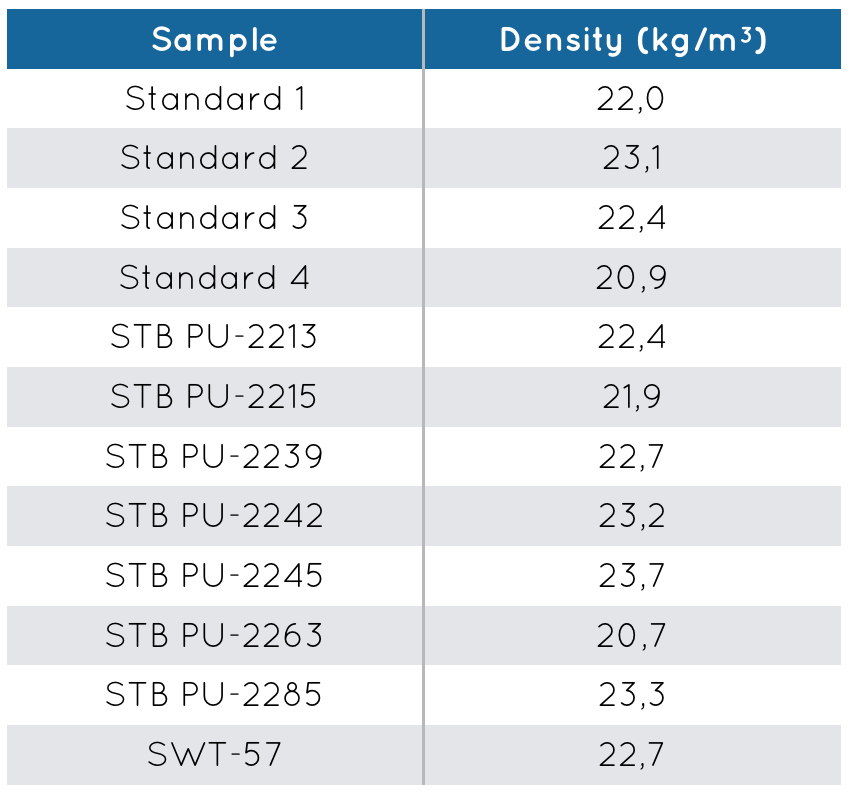

发泡24小时后测定泡沫密度。结果如下:

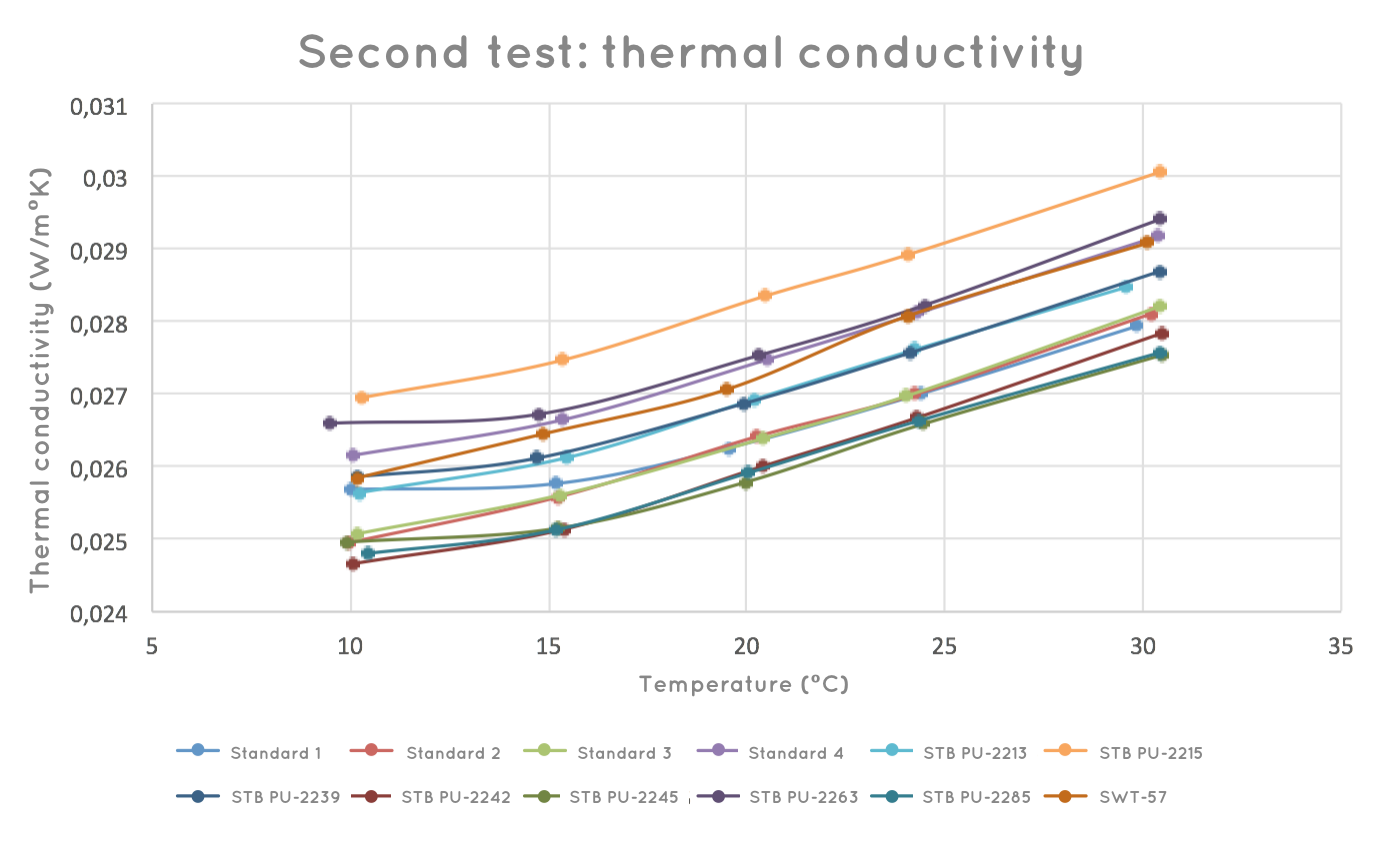

第二项测试:热导系数

采用耐驰NETZSCH HFM 436 Lambda型热流计系统对其导热系数进行了分析。样品尺寸为300 mm X 300 mm底座长度和30 mm厚度。

该系统根据ASTM C 518、ISO 8301、DIN EN 12667、DIN EN 13163和JIS A1412操作。

第三个测试:尺寸稳定性

在这一过程中,测量了泡沫压缩10%的效果。



第四项测试:热导系数老化的影响

在老化过程之后,已经对泡沫进行了重新分析。 将泡沫保持一个月,在20℃下回火,在没有自然光接触的情况下储存,并再次分析热导系数(lambda)的值。

第五项测试:泡沫的流动性

一旦选择了具有最佳热导系数的泡沫,它们也将在模拟熔融聚氨酯流动性的模型试验中进行评估。有机硅稳定剂会影响这种性能,本试验使我们能够分析这种影响。在这种情况下,泡沫在直径为125 mm的塑料管内自由膨胀。泡沫达到的高度与流动性直接相关。



结论

在第一系列的实验中,鉴定出3种稳定剂,分别是STB PU-2242、STB PU-2285和STB PU-2245B,它们的lambda值在所有候选中最低。

在尺寸稳定性方面,CONCENTROL STB PU-2242获得最佳值。由于垂直和水平压缩力之间的巨大差异,所有候选系数都远未达到理想系数(1)。

对于lambda老化值,稳定剂浓度为STB PU-2285的效果最好。在所有情况下,老化值都比初始值差,这与常规吻合。

我们的结论是,我们的三个有机硅稳定剂,CONCENTROL STB PU-2242,STB PU-2285和STB PU-2245B是最好的候选。

在Concentrol,我们认为这类研究和测试是深入了解我们所提供产品的关键,能够尽可能地向客户告知我们产品的可能性,并帮助他们在每种情况下选择最合适的产品。

为了查看Concentrol的 STB PU稳定剂系列及其所有应用可能性,请在此处咨询。 here.

EN_Infograph_stabilizers
